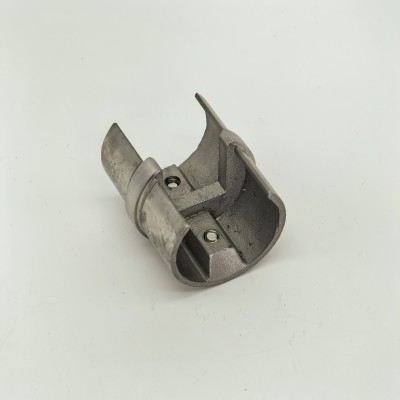

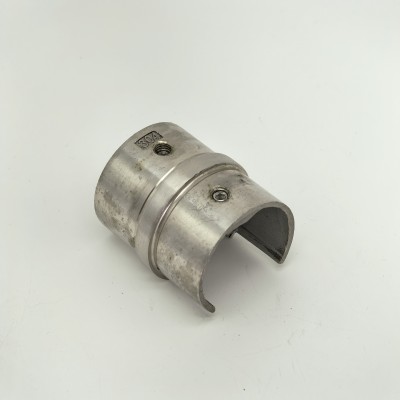

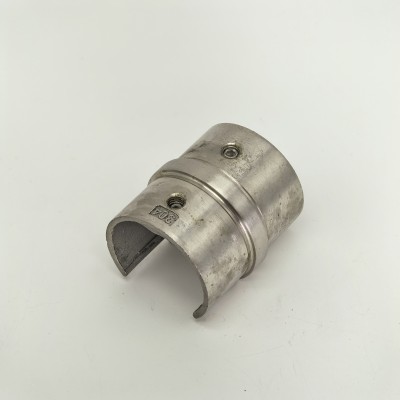

Соединительная муфта FOP-48p.06 для поручня Ø48.3 мм с пазом, GRIT 320, нержавейка/матовый

Муфта для соединения труб с пазом FOP-48p.06 SUS304

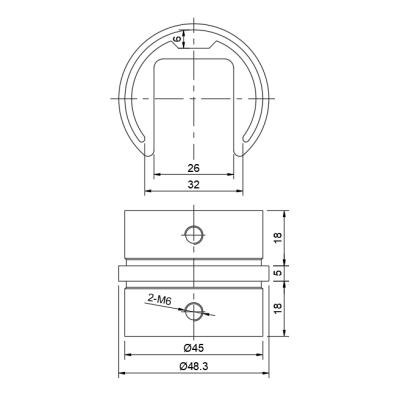

Технические характеристики:

• Материал: нержавеющая сталь SUS 304.
• Поверхность: матовая.
• Диаметр труб: 48 мм.
• Размер паза под стекло: 24×24 мм.
• Отверстия для фиксации: 2 отверстия под винты с резьбой М6.

Назначение:

• соединение труб диаметром 48 мм с пазом 24×24 мм;
• использование в ограждениях с несущим стеклом;
• обеспечение прочного и эстетичного стыка.

Порядок сборки и монтажа:

1. Подготовить концы труб: очистить от загрязнений, обезжирить, проверить соответствие диаметра (48 мм) и паза (24×24 мм).

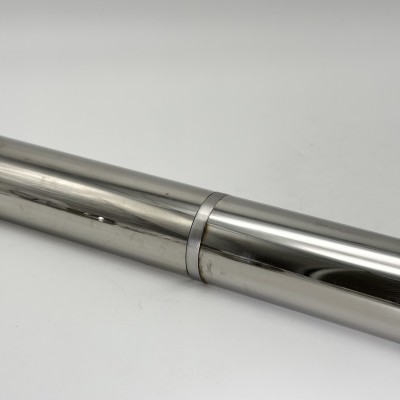

2. Вставить муфту в стыкуемые трубы.
3. Выровнять положение муфты относительно пазов под стекло.
4. Закрепить муфту одним из способов:
   • с помощью сварки — выполнить точечную или непрерывную сварку;
   • на специальный клей — нанести клей согласно инструкции производителя, зафиксировать до схватывания.
5. Дополнительно зафиксировать муфту винтами М6 в предусмотренных отверстиях.
6. При сварном соединении — зашлифовать швы до уровня полированной поверхности.
7. Проверить ровность стыка, надёжность крепления и корректность расположения паза под стекло.
