Соединение поручня FOP-38.29 со стойкой штампованный под 30° для трубы O38 мм, GRIT 320 ,нержавейка/матовый

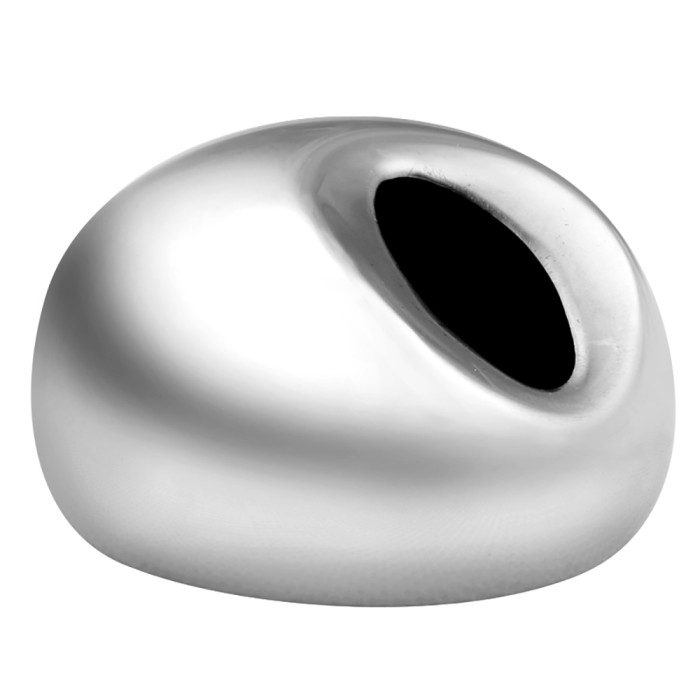

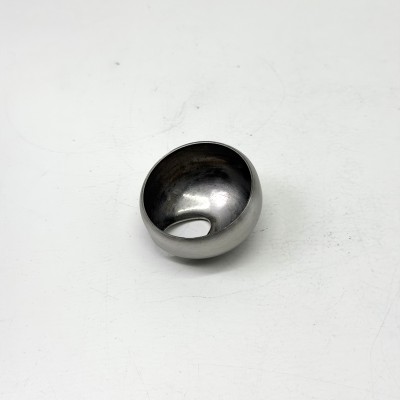

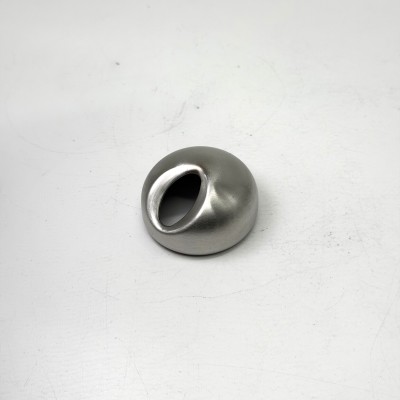

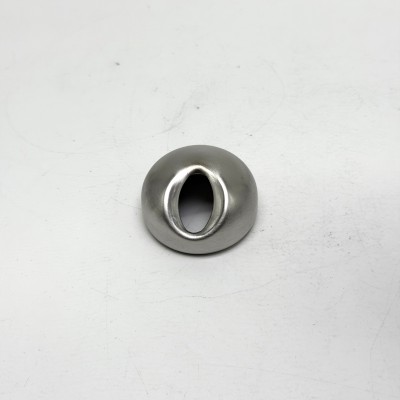

Штампованный наконечник для соединения стойки с поручнем FOP-38.29 SUS304, выполнен из нержавеющей стали в матовой отделке.

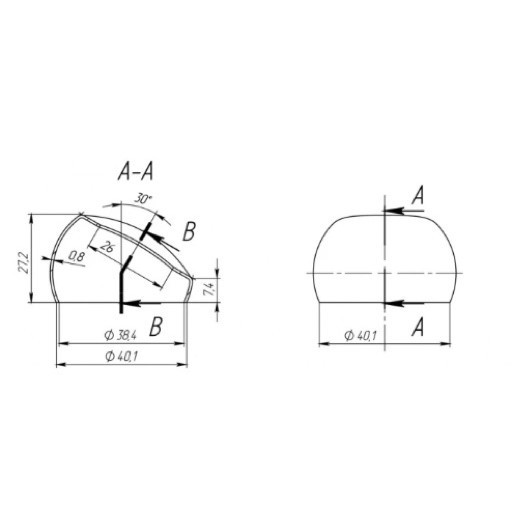

Технические характеристики:

• Диаметр стойки: 38,1 мм.
• Диаметр поручня: 50,8 мм.
• Угол ложа: 30°.
• Тип изделия: штампованный.
• Способ крепления: сварка.

Назначение:

• соединение круглых стоек и поручней на наклонных лестничных маршах;
• создание полного обхвата трубы стойки;
• фиксация поручня на ложе сверху.

Порядок сборки и монтажа:

1. Подготовить поверхность стойки диаметром 38,1 мм: очистить от загрязнений, обезжирить.
2. Установить наконечник на стойку.
3. Выполнить сварное крепление наконечника к стойке в двух точках контакта с электродом — это обеспечит надёжную фиксацию.
4. Разместить поручень диаметром 50,8 мм на ложе наконечника.
5. Приварить поручень к наконечнику тем же способом.
6. Проверить прочность соединений и угол установки перил.
